Горящая Свеча


Перейдем к более сложному примеру, иллюстрирующему возможности материалов Мах с применением текстурных карт. Загрузите с сайта издательства файл Candle.MAX, и в раскрытом на весь экран видовом окне «Camera-Main» отобразится модель восковой свечи на декоративной подставке в окружении зеркальных ширм (рис. 8.45).

Модели этих ширм и подставки уже имеют назначенные и полностью сформированные материалы, так как они аналогичны ранее рассмотренным материалам предыдущего задания. Поэтому обратимся к созданию материалов воска свечи и язычка пламени.

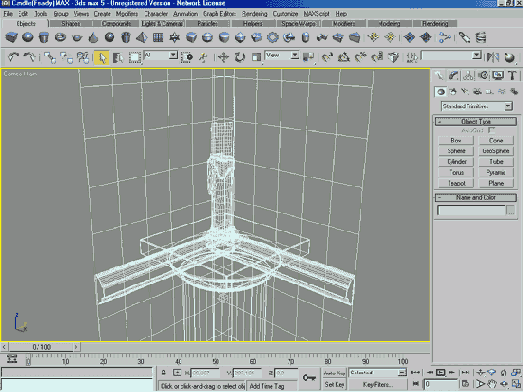

РИСУНОК 8.45. Видовое окно Камеры сцены «Горящая Свеча»

1. Выберите объект с именем «Свеча-Воск» и запустите Редактор Материалов. Щелкните на кнопке Туре (Тип) для создания нового материала и в вызванном диалоговом окне Material / Map Browser (Просмотрщика Материалов и Текстурных Карт) укажите тип Standard (Стандартный).

2. Наберите имя нового материала «Свеча-Воск» и настройте следующие параметры материала:

  • Имя материала - «Свеча-Воск».

  • Shader (Тип Тонирования) - Phong (Алгоритм Фонга).

    Свиток Phong Basic Parameters (Базовые Параметры Тонирования)

  • Ambient (Окружающий) и Diffuse (Рассеянный) Red: 208, Green: 127 и Blue: 62.

  • Specular (Зеркальный Блик)-Red: 249, Green: 222 и Blue: 180.

  • Self-Illumination (Самосвечение) - 0 (флажок Color (Цвет) -отключен).

  • Opacity (Непрозрачность) - 100.

  • Specular Level (Уровень Блеска) - 127, Glossiness (Глянце-вость) - 46, Soften (Размытие) - 0.1.

    Свиток Extended Parameters (Расширенные Параметры)

  • Туре (Тип) в Advanced Transparency (Дополнительной Регулировке Прозрачности) - Filter (Фильтр).
  • Цвет Filter (Фильтра) - Red: 128, Green: 128 и Blue: 128.

    Свиток Maps (Текстурные Карты)

  • Канал Diffuse Color (Рассеянный Цвет) -100 единиц, текстурная карта - тип Gradient Ramp (Улучшенная Растяжка).

    Остановимся на особенностях этого, ранее не рассматриваемого типа текстур.
